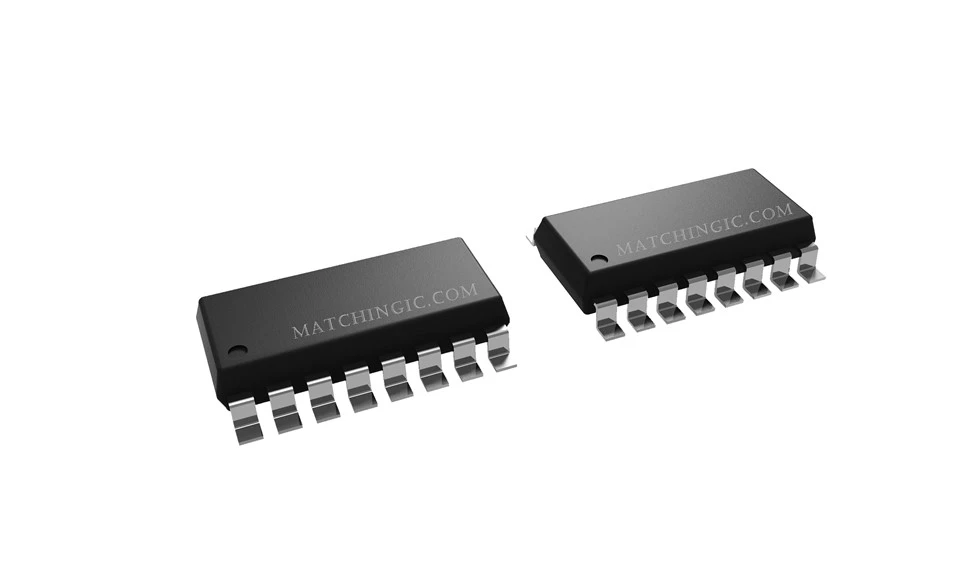

TCAN1043HDQ1

• 12-V eða 24-V System forrit

• Bifreiðar og flutningar

- Háþróað ökumannsaðstoðarkerfi (ADAS)

- Upplýsinga- og afþreying

- Klasi

- Rafeindabúnaður og lýsing líkamans

TCAN1043xx-Q1 uppfyllir líkamlega lagskröfur ISO 11898–2 (2016) háhraðastýringarsvæðisnetsins (CAN) forskrift sem veitir tengi milli CAN strætósins og CAN samskiptastýringarinnar. Þessi tæki styðja bæði klassíska CAN og CAN FD allt að 2 megabita á sekúndu (Mbps). Tæki með hlutanúmerum sem innihalda viðskeyti "G" eru hönnuð fyrir CAN FD gagnahraða allt að 5 Mbps. TCAN1043xx-Q1 gerir kleift að draga úr straumnotkun rafhlöðunnar á kerfisstigi með því að virkja valið (í gegnum INH úttakspinnann) hinar ýmsu aflgjafar sem kunna að vera til staðar á hnút. Þetta gerir svefnstöðu með ofurlítilli straumi þar sem afl er hlaðið til allra kerfishluta nema TCAN1043xx-Q1, sem er áfram í lítilli orku og fylgist með CAN-rútunni.

Þegar vakningarmynstur greinist í strætó eða þegar beðið er um staðbundna vöku í gegnum WAKE-inntakið, byrjar TCAN1043xx-Q1 ræsingu hnúta með því að keyra INH hátt. TCAN1043xx-Q1 inniheldur innri rökfræðiþýðingu í gegnum VIO tengi til að gera kleift að tengjast beint við 3,3 V eða 5 V stýringar. Tækið inniheldur marga verndar- og greiningareiginleika, þar á meðal skammhlaupsskynjun í CAN bus línu og greiningu á rafhlöðutengingum. TCAN1043xxQ1 uppfyllir ESD og EMC kröfur IEC 62228-3 og J2962-2 án þess að þörf sé á viðbótarverndaríhlutum.
