Toshiba Smart Gate driftengi TLP5214A/TLP5214/TLP5212/TLP5222 Umsóknarleiðbeiningar

ToshibaSmart Gate Drive (SGD) tengiröð, TLP5214A/TLP5214/TLP5212/TLP5222, er hönnuð til að mæta þessum þörfum. Þessi tengi eru ekki aðeins með VCE(sat) greiningaraðgerð, Miller klemmuvirkni og FAULT úttaksaðgerð, heldur nota einnig 16-pinna SO16L pakkann til að mæta þörfum fjölhæfni, sem veitir alhliða vernd fyrir tvískauta smára með einangruðum hliðum (IGBT) í inverters frá yfirstraumskemmdum.

1. Eiginleikar og aðgerðir vöru

TLP5214A/TLP5214/TLP5212/TLP5222 röð tengin veita alhliða vernd fyrir IGBT í inverter forritum með snjallhliðardriftækni sinni. Yfirstraumsvörn þessara tengibúnaðar getur stöðugt fylgst með frárennslisspennu (VDS) eða collector-emitter spennu (VCE) aflbúnaðarins og framkvæmt mjúka stöðvun þegar VDS eða VCE hækkun af völdum ofstraums greinist, og vernda þannig máttur tæki frá skemmdum.

Sérstaklega athyglisvert er TLP5222 líkanið, sem er með innbyggða verndaraðgerð sjálfvirkrar endurheimtaraðgerðar, sem getur endurstillt optocoupler í eðlilegt vinnsluástand innan 25,5μs (venjulegt gildi) eftir að verndaraðgerðin er ræst, sem einfaldar mjög röð stillingar í stjórnandanum . Að auki samþætta þessi tengi einnig einangrað bilunarástand endurgjöf, sem getur sent bilunarmerki til stjórnandans þegar ofstraumur greinist, sem bætir viðbragðshraða og áreiðanleika kerfisins.

SO16L pakkinn sem TLP5222 notar tryggir skriðfjarlægð og rafmagnsúthreinsun upp á 8 mm (lágmark), sem gerir hann hentugan fyrir búnað sem krefst meiri einangrunarafkösts. Á sama tíma er hlutfall hitastigssviðs þess -40 gráður til 110 gráður , sem gerir það hentugt fyrir ýmis forrit í erfiðu hitaumhverfi, svo sem raforkuframleiðslukerfi og órjúfanlegur aflgjafi (UPS).

2. Yfirstraumsvörn

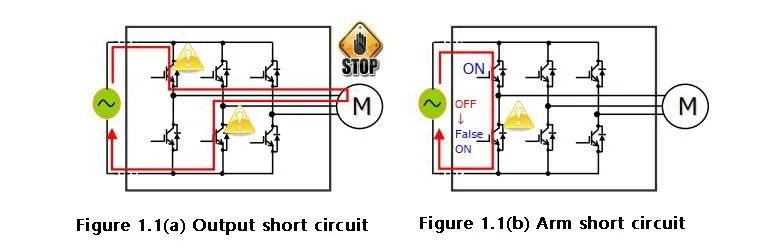

Yfirstraumsvörn er mikilvægur búnaður í rafeindabúnaði sem skynjar óeðlilegt straumflæði í hringrásinni og kemur í veg fyrir skemmdir á rafrásum. Orsakir ofstraums geta verið skammhlaup og skammhlaup í armi. TLP5214A/TLP5214/TLP5212/TLP5222 röð tengin veita yfirstraumsvörn með VCE(sat) eftirliti og öðrum aðferðum til að tryggja örugga notkun hringrásarinnar. Eins og sýnt er á mynd 1.1 (a) og mynd 1.1 (b)

3. Virka lýsing á SGD tengi

SGD tengirinn fylgist með collector-emitter spennu (VCE) IGBT og starfar í gegnum tveggja þrepa verndarröð ef um er að ræða ofstraum: fyrst, mjúkloka VOUT til að koma í veg fyrir að IGBT skemmist vegna ofstraums, og sendir síðan bilunarmerki til stjórnandans. Þessi verndarbúnaður hefur tvær endurstillingaraðferðir, LED kveikju og sjálfvirka endurstillingu, sem veitir notendum sveigjanlegan notkunarmöguleika.

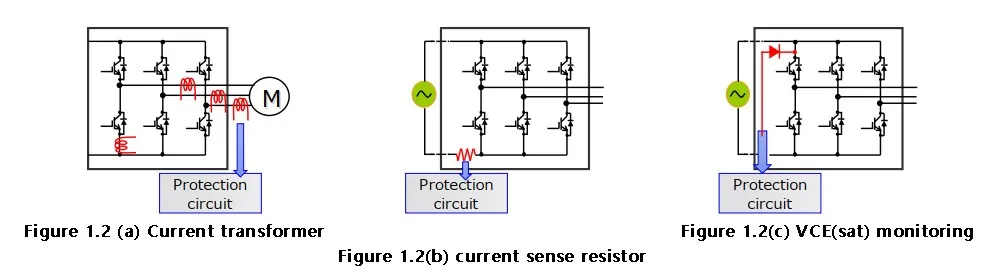

Í venjulegri notkun hefur slökkt og kveikt á LED merkinu áhrif á stöðu DESAT pinna og FAULT úttak. Að auki hefur SGD tengið innbyggða virka Miller klemmuaðgerð sem tengir hliðargeymi IGBT, sem getur klemmt hliðið án utanaðkomandi íhluta, sem hjálpar til við að koma í veg fyrir skammhlaup í aflbúnaði upp- og neðri handleggsins, einfaldar hönnun, og dregur úr þörf fyrir ytri hringrásir. Eins og sýnt er á mynd 1.2 (a), mynd 1.2 (b) og mynd 1.2 (c)

4. Umsóknir

TLP5214A/TLP5214/TLP5212/TLP5222 tengiröðin eru hentug fyrir margs konar notkun sem krefst invertara, þar á meðal iðnaðarinvertara, ljósvaka invertera, truflana aflgjafa (UPS), rafhlöðustjórnunarkerfi (BMS), o.fl. Mikil afköst og fjölhæfni þessi tengi gera þau að ómissandi hlutum í þessum forritum.
